船舶用發動機
A系列船用發動機
發表時間 ： 2020/10/11 00:00
 |  |

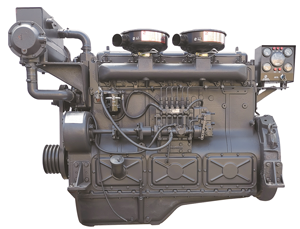

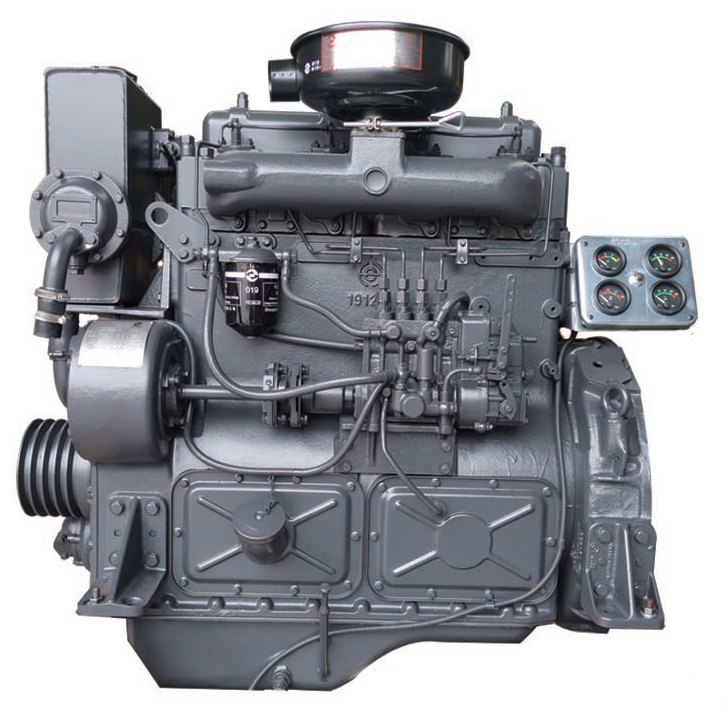

| 4135機型 | 6135機型 |
產品介紹：
A系列船用發動機是以上柴公司原135產品為基礎開發的改進型產品，該系列產品的基本零部件與原產品基本通用，對發動機的燃油系統、進排氣系統、冷卻系統、活塞等運動部件進行重大改進。該系列發動機在繼承了原135系列吃苦耐勞的同時，其最低燃油耗達：197g/kw.h、排放升級、扭矩儲備更大、可靠性高、經濟性好。適用于內河運輸船、沿海漁船、工程船等船舶。以及50-150kw船用發電機組市場。
產品特點：
| 安全可靠 | 主要零部件采用國內品牌供應商，135經典機型。 高強度機體，強化汽缸蓋及曲軸。 |
| 動力強勁 | 采用噴射壓力更高并具有良好低速性能和冷起動能力的P8高壓油泵。 增壓器全新優化匹配，發動機燃油耗和煙度大幅改善，增壓器使用可靠，壽命長。 |
| 經濟省油 | 采用噴射壓力更高并具有良好低速性能和冷起動能力的P8高壓油泵。 AVL燃燒室的新型活塞，提高壓縮比，冷起動性能好，同時改善提速扭矩，燃燒更充分。 |
| 舒適環保 | 柴油機及零部件NVH優化設計，有效降低振動和噪聲。 柴油機噪聲不高于110dB（A），提高船員和乘客的舒適度。滿足IMO Ⅱ排放要求 |
| 實用性強 | 進排氣低流阻，低進氣渦流氣缸蓋，進氣效率更高。 可靠性高、功率儲備大、維修方便、配件供應充足。 |
| A 系列技術參數 | |||
| 形式 | 直列、水冷、四沖程、濕式缸套 | 氣缸數 | 4135：4 / 6135：6 |
| 缸徑/行程 | 135x150mm | 排量 | 4135：8.6L / 6135：12.9L |
| 最低燃油消耗率 | ≤197g/kw.h | 機油消耗率 | ≤0.4g/kw.h |
| 氣門數/每缸 | 2 | 怠速 | 650±25r/min |
| 發火順序 | 4135:1-3-4-2 / 6135:1-5-3-6-2-4 | 壓縮比 | 16.5-17:1 |
| 噪聲 | ≤110dB(A) | 排放標準 | IMO |
| 起動方式 | 電起動 | 飛輪/飛輪殼 | 135 / SAE 1 14 |
| 曲軸旋轉方向(面對飛輪端) | 逆時針 | 柴油機大修期 | ≥15000h |
A 系列型譜 | ||||||
| 系列 | 型號 | 進氣方式 | 額定功率kw/ps | 標定轉速r/min | 供油方式 | 凈重kg |
| 主機 | 4135ACa3-1 | 自然吸氣 | 59.7/81 | 1500 | 機械泵 | 950 |
| 4135ACa3 | 自然吸氣 | 71/97 | 1500 | 機械泵 | 950 | |
| 6135ACa3-2 | 自然吸氣 | 87/118 | 1500 | 機械泵 | 1300 | |
| 6135ACa3-1 | 自然吸氣 | 107.7/146 | 1500 | 機械泵 | 1300 | |
| 6135ACa3 | 自然吸氣 | 112.5/153 | 1500 | 機械泵 | 1300 | |
| 6135AZCa3-1 | 增壓 | 138.4/188 | 1500 | 機械泵 | 1350 | |
| 6135AZCa3 | 增壓 | 146/199 | 1500 | 機械泵 | 1350 | |
| 6135AZLCa3 | 增壓中冷 | 170.6/232 | 1500 | 機械泵 | 1350 | |
| 6135AZLCa6 | 增壓中冷 | 200/272 | 1500 | 機械泵 | 1350 | |
| 輔機 | 4135Caf | 自然吸氣 | 60 | 1500 | 機械泵 | 950 |
| 4135ACaf | 自然吸氣 | 76.8 | 1500 | 機械泵 | 950 | |
| 6135Caf | 自然吸氣 | 90 | 1500 | 機械泵 | 1300 | |
| 6135ACaf | 自然吸氣 | 108 | 1500 | 機械泵 | 1300 | |
| 6135JZCaf | 增壓 | 144 | 1500 | 機械泵 | 1350 | |
| 6135AZCaf | 增壓 | 162 | 1500 | 機械泵 | 1350 | |
| 6135JZLCaf | 增壓中冷 | 180 | 1500 | 機械泵 | 1350 | |
| 應急電站 | 6135D-3 | 自然吸氣 | 77 | 1500 | 機械泵 | 1300 |
| 6135AD-3 | 自然吸氣 | 96.5 | 1500 | 機械泵 | 1300 | |
| 6135AZD-1 | 增壓 | 134 | 1500 | 機械泵 | 1350 | |

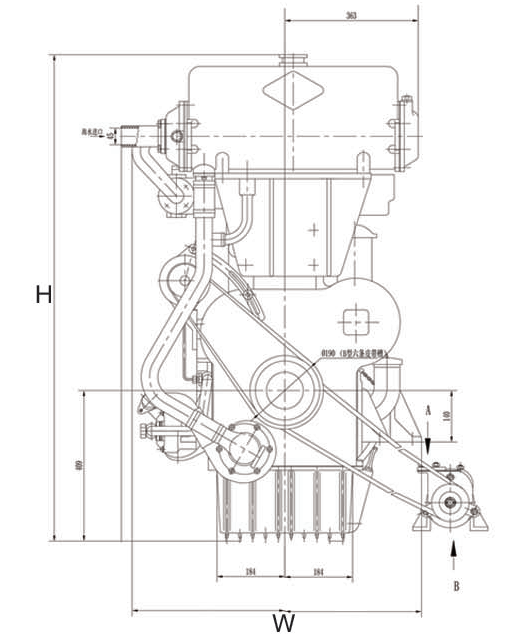

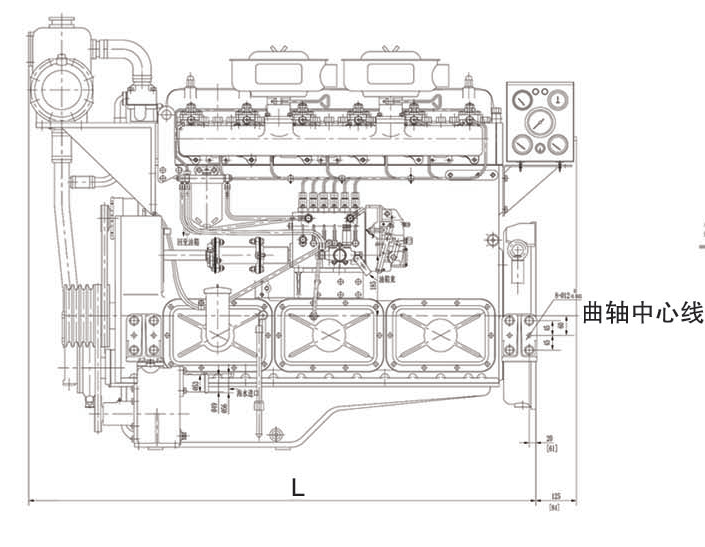

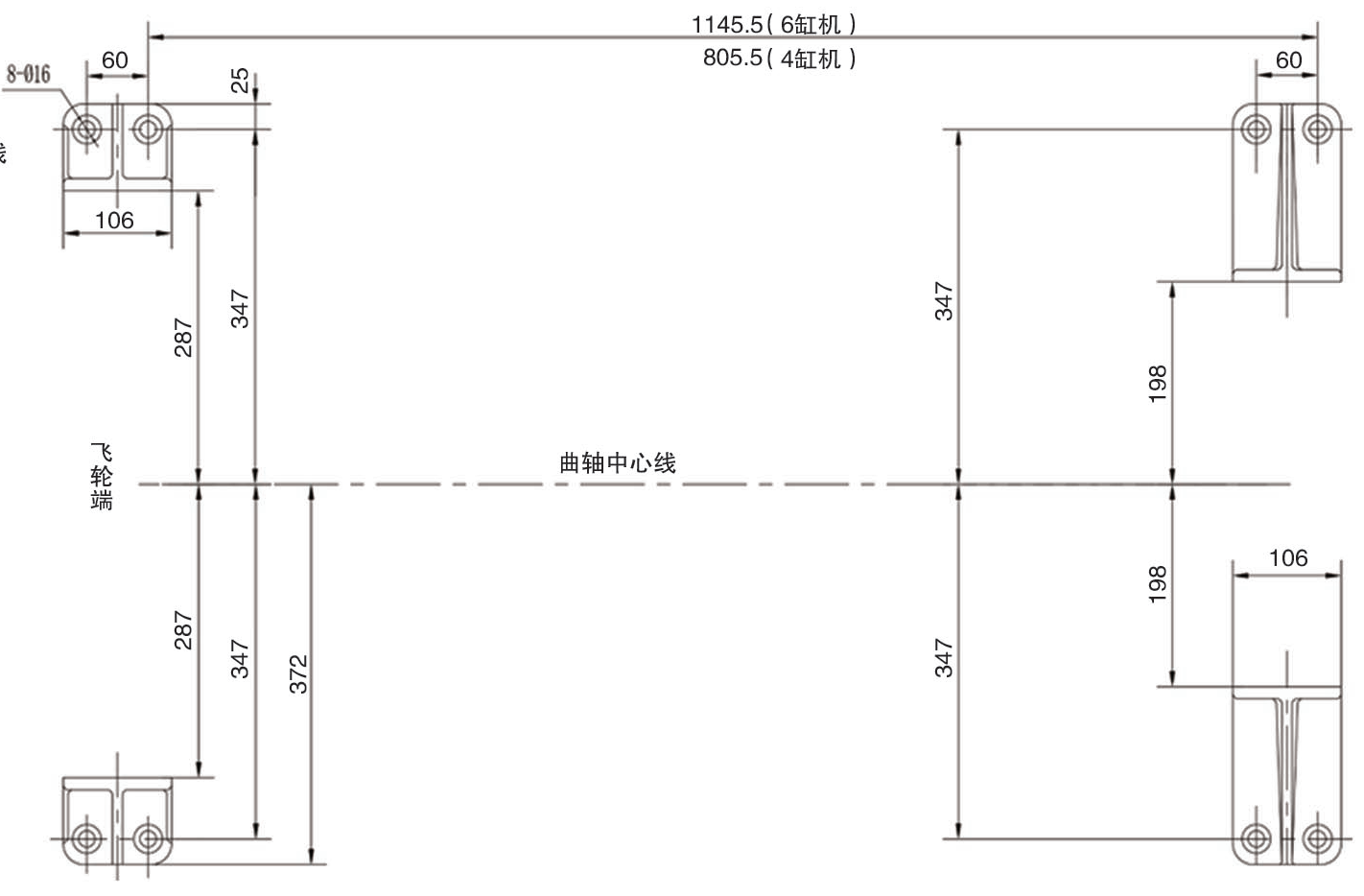

外形及安裝尺寸圖
4135 L:1093mm W:694mm H:1152mm
6135 L:1544mm W:792mm H:1318mm
